碗扣式脚手架主要构配件总成

DATE: 2017-11-03

碗扣式脚手架节点构成：
由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成 (图3.1)


图3-1 碗扣节点构成图

脚手架立杆碗扣节点应按0.6m模数设置。
立杆上应设有接长用套管及连接销孔。
构、配件种类、规格及用途（表3.4）

构、配件材料、制作要求
碗扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T700）的规定。
    1碗扣架用钢管规格为Φ48×3.5mm，钢管壁厚不得小于3.5 -0.025mm。　　
    2上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。
    3下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。
    4 采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。并经600～650•C的时效处理。严禁利用废旧锈蚀钢板改制。
    5 立杆连接外套管壁厚不得小于3.5-0.025mm，内径不大于50 mm，外套管长度不得小于160mm，外伸长度不小于110mm。
    6 杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm，其组焊的形位公差应符合表3.5.7的要求。
表3.5.7 杆件组焊形位公差要求

序号项目允许偏差（mm）
1 　杆件管口平面与钢管轴线垂直度 0.5
2 　立杆下碗扣间距 ±1
3 　下碗扣碗口平面与钢管轴线垂直度 ≤1
4 　接头的接触弧面与横杆轴心垂直度 ≤1
5 　横杆两接头接触弧面的轴心线平行度 ≤1

立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。
立杆与立杆连接的连接孔处应能插入Φ12mm连接销。在碗扣节点上同时安装1—4个横杆，上碗扣均应能锁紧。构配件外观质量要求：
　　1 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；
　　2 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。
　　3 冲压件不得有毛刺、裂纹、氧化皮等缺陷；
　　4 各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；
　　5 构配件防锈漆涂层均匀、牢固。
　　6 主要构、配件上的生产厂标识应清晰。
3.5.12 可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆内的长度不得小于150mm。

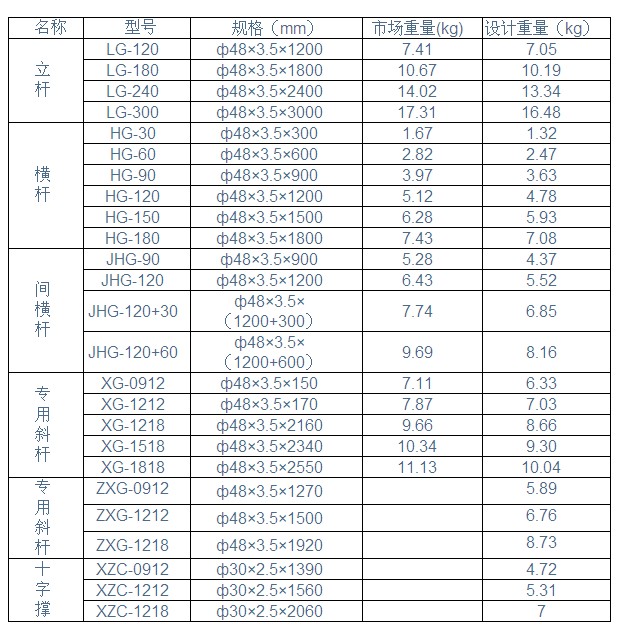

表3.4 碗扣式脚手架主要构、配件种类、规格及用途

碗扣式脚手架规格

名称型号规格（mm）市场重量(kg)设计重量（kg）立杆LG-120ф48×3.5×12007.417.05LG-180ф48×3.5×180010.6710.19LG-240ф48×3.5×240014.0213.34LG-300ф48×3.5×300017.3116.48横杆HG-30ф48×3.5×3001.671.32HG-60ф48×3.5×6002.822.47HG-90ф48×3.5×9003.973.63HG-120ф48×3.5×12005.124.78HG-150ф48×3.5×15006.285.93HG-180ф48×3.5×18007.437.08间横杆JHG-90ф48×3.5×9005.284.37JHG-120ф48×3.5×12006.435.52JHG-120+30ф48×3.5×（1200+300）7.746.85JHG-120+60ф48×3.5×（1200+600）9.698.16专用斜杆XG-0912ф48×3.5×1507.116.33XG-1212ф48×3.5×1707.877.03XG-1218ф48×3.5×21609.668.66XG-1518ф48×3.5×234010.349.30XG-1818ф48×3.5×255011.1310.04专用斜杆ZXG-0912ф48×3.5×12705.89ZXG-1212ф48×3.5×15006.76ZXG-1218ф48×3.5×19208.73十字撑XZC-0912ф30×2.5×13904.72XZC-1212ф30×2.5×15605.31XZC-1218ф30×2.5×20607

窄挑梁TL-30宽度3001.681.53宽挑梁TL-60宽度6009.308.60立杆连接销LLXф120.18可调底座KTZ-45可调范围≤3005.82KTZ-60可调范围≤4507.12KTZ-75可调范围≤6008.5可调托座KTC-45可调范围≤3007.01KTC-60可调范围≤4508.31KTC-75可调范围≤6009.69脚手板JB-1201200x27012.8JB-1501500x27015JB-1801800x27017.9架梯JT-2552546×53034.7
